人類的生活將被11.0592MHZ晶振給拾獲
來源：http://djbyg.com 作者：jinluodz 2013年06月23

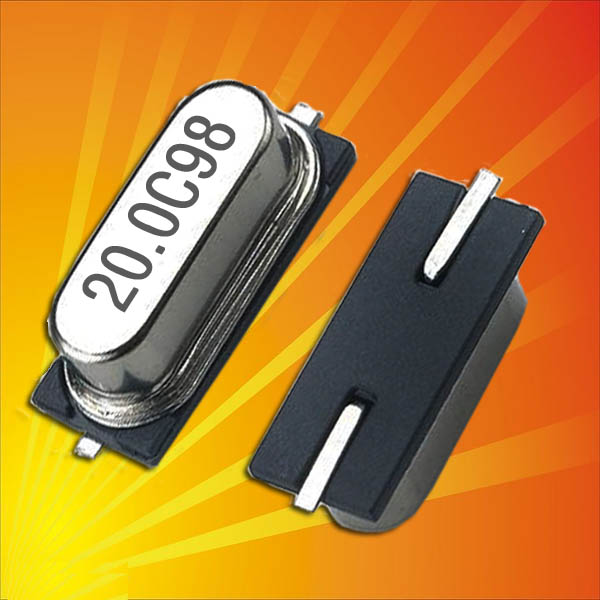

現代人類生活中所用的幾乎每件電子和機械產品中都會集成有單片機。手機、電話、計算器、家用電器、電子玩具、掌上電腦以及鼠標等電腦配件中都配有1-2部單片機。而個人電腦中也會有為數不少的單片機在工作。汽車上一般配備40多部單片機，復雜的工業控制系統上甚至可能有數百臺單片機在同時工作！單片機的數量不僅遠超過PC機和其他計算的綜合，甚至比人類的數量還要多。單機片晶振中最常用的頻點為11.0592M，其中有DIP封裝和SMD封裝來的，像我們口中叫喊的49S，SMD-49其中就這些頻點，其它貼片封裝的也有狠多的，如同3225貼片晶振等等其它的體積的。
人們選用11.0592MHz只是為了得到精確的通信波特率，串口通信的可靠性高。 因為它能夠準確地劃分成時鐘頻率，與UART(通用異步接收器/發送器)量常見的波特率相關。特別是較高的波特率，不管多么特殊的值，這些晶振都是準確，常被使用的。以19.2K波特率為例，19.2K波特率的晶振為11.0592=19200x(256-0FDH)x384x2(19.2 k的SMOD為1) 其它值也會得出好的結果，但是11.0592MHZ是精度較高的晶振頻率。
11.0592MHZ石英晶振是為了單片機和電腦進行串口通訊專用的晶振，使用其他頻率的無法與電腦串口對接！如果你是單片機單機工作的就不用考慮這些了。 IC的晶振選擇很廣！廠家PDF檔一般都會標出IC的最高工作頻率，這樣在最高工作頻率以下的晶振都可以使用，只是運行速度快慢的問題，完全可以根據設計境況來選擇，例如設計汽車電噴ECU時，就可以要最快的運行速度，設計用于時鐘電路時可以慢慢來，這樣IC就擴大了使用條件，所以IC廠家一半不會固定給出晶振頻率。 晶振的電容選擇，一般工作條件不用添加，電容選擇也是隨意型很大的！在8~47PF都可以使用，一般頻率越高容量越小。十幾兆的用30P 就完全可以了。
為何晶振非得緊貼著IC才能起到振動作用，因為晶振是通過電激勵來產生固定頻率的機械振動，而振動又會產生電流反饋給電路，電路接到反饋 后進行信號放大，再次用放大的電信號來激勵晶振機械振動，晶振再將振動產生的電流反饋給電路，如此這般。當電路中的激勵電信號和晶振的標稱頻率相同時，電路就能輸出信號強大，頻率穩定的正弦波。整形電路再將正弦波變成方波送到數字電路中供其使用。晶振和 IC 間一般是通過銅走線相連的，這根走線可以看成一段導線或數段導線，導線在切割磁力線的時候會產生電流，導線越長，產生的電流越強。
當遇到單片機晶振不起振是常見現象，晶振廠家解析引起晶振不起振的原因有哪些呢？
(1) PCB板布線錯誤；
(2) 單片機質量有問題；
(3) 晶振質量有問題；
(4) 負載電容或匹配電容與晶振不匹配或者電容質量有問題；
(5) PCB板受潮，導致阻抗失配而不能起振；
(6) 晶振電路的走線過長；
(7) 晶振兩腳之間有走線；
(8) 外圍電路的影響。
解決方案，建議按如下方法逐個排除故障：
(1) 排除電路錯誤的可能性，因此你可以用相應型號單片機的推薦電路進行比較。
(2) 排除外圍元件不良的可能性，因為外圍零件無非為電阻，電容，你很容易鑒別是否為良品。
(3) 排除晶振為停振品的可能性，因為你不會只試了一二個晶振。
(4) 試著改換晶體兩端的電容，也許晶振就能起振了，電容的大小請參考晶振的使用說明。
(5) 在PCB布線時晶振電路的走線應盡量短且盡可能靠近IC，杜絕在晶振兩腳間走線。
