- 規格型號：74923618
- 頻率：16.000MHZ~66.000MHZ
- 尺寸：2.5*2.0*0.6mm 詳細資料請查看PDF
- 產品描述：廣泛應用于單反數碼相機,計算機,U盤,萬能遙控器,全球定位系統,無線通訊系統,無線局域網,MP5等產品.

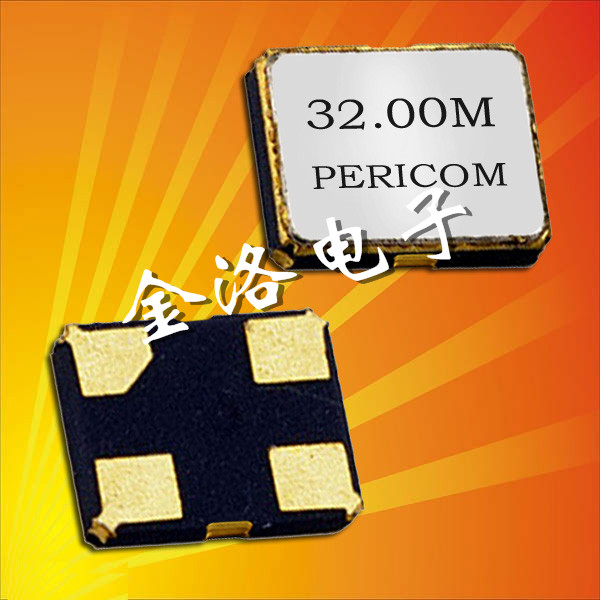

百利通亞陶晶振,FH晶振,2520晶振,四腳貼片晶振
百利通亞陶晶振,FH晶振,2520晶振,四腳貼片晶振
參數:頻率范圍16.000MHZ-66.000MHZ
激勵電平: 10μW (Max.100μW )
負載電容:16PF
工作溫度: -20℃~+70℃
保存溫度: -55℃~+125℃
精度 ±10ppm,±20ppm,±30ppm,±50ppm
捆包范圍：3000pcs/reel
尺寸：輕薄小巧型2.5*2.0*0.6mm
應用：無線路由器，顯示屏設備，智能多用途手機，平板筆記本電腦，智能玩具，網絡設備，行動通信系統/裝置等產品。
Pericom公司于1990年由許志明和許志恒（Alex Hui 和 John Hui）共同在美國加州圣何西市創立，公司由此蓬勃發展成為一家在全球擁有超過900名員工的公司，并在北美（我們的總部所在地）和亞洲建立了設計中心；我們的晶振技術和銷售支持辦事處遍布全球。
我們專注于提供能夠?qū)崿F(xiàn)更好、更快并且更可靠的信號連接的解決方案，這種專注已經造就了我們多樣化的硅芯片、石英晶體及晶體振蕩器產品組合都是完全集成與兼容的，以發揮高速信號的最大潛能。
百利通亞陶晶振,FH晶振,2520晶振,四腳貼片晶振，是總部位于美國的上市公司Pericom生產的一款石英晶體諧振器，在臺灣設立工廠，完美的2520小型化體積，擁有±10ppm，±20ppm，±30ppm，±50ppm多種精度可供選擇，FH晶振的負載電容常規為16PF，是一款高品質高穩定性的石英晶振，特別適合用在要求高的IT數碼產品。
| 百利通亞陶晶振型號 | FH晶振,臺灣亞陶晶體 |
| 頻率范圍 | 16.000MHZ~66.000MHZ |
| 頻率公差(25℃) | ±10ppm,±20ppm,±30ppm,±50ppm |
| 頻率穩定度超過工作溫度范圍 | ±30ppm,±50ppm 可指定 |
| 操作溫度范圍 | -20~+ 70℃，可指定 |
| 并聯電容CO | 3pF Max. |
| 驅動電平 | 10μW（μW200典型） |
| 負載電容 | 7pF~32pF,可指定 |
| 老化（25℃） | ±3ppm /年最大。 |
| 存儲溫度范圍 | -50~+125℃ |
.jpg)
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存SMD晶振產品時，會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接晶體產品，建議使用SMD產品。在下列回流條件下，對晶體產品甚至SMD產品使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請?jiān)俅芜M(jìn)行檢查。如果需要焊接的石英晶體諧振器產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。
自動安裝時的沖擊
自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請?jiān)O(shè)置安裝條件以盡可能將沖擊降至最低，并確保在安裝前未對產品特性產生影響。條件改變時，請重新檢查安裝條件。同時，在安裝前后，請確保貼片石英晶振產品未撞擊機器或其他電路板等。
1. 驅動能力
驅動能力說明所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過晶體單元的電流，
Re表示石英振蕩器的有效電阻，而且 Re=R1（1+Co/CL）2。
.jpg)
2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加無源晶振振蕩啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻。
.jpg)
3.負載電容
如果振蕩電路中負載電容的不同，可能會導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。
.jpg)
頻率和負載電容特征圖器
振蕩回路參數設置參考
頻率和負載電容特征圖器
振蕩回路參數設置參考
